1. 在繪圖時前，留意現在是用什麼Mode來看圖紙。在Draft Mode時是看不到填充和線的粗幼。其實一直在Normal Mode畫圖就可以了。

2. 圖層是採用A~Z的順序顯示，所以在層的順序前加英文字，就比較方便來處理圖層。

3. 線的顏色和粗幼

A 外框 白色實線 0.7mm
B 花紋細節 藍色實線 0.35mm
C 不可見內部 白色虛線 0.35mm
D 不可見內部細節 白色虛線 0.18mm
E 尺寸線標注 綠色實線 0.18mm
F 定位軸線中心線 紅色點虛線 0.18mm

4. 移動圖紙上的線

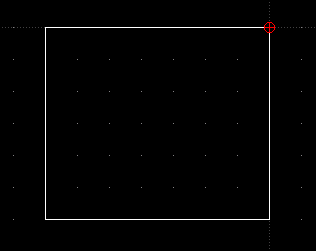

首先畫一個長方形。

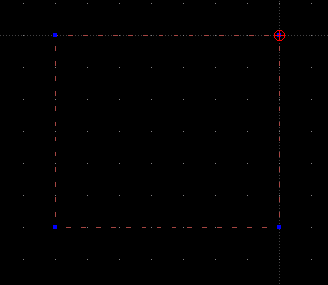

然後按左鍵一直選擇想要移動的線。

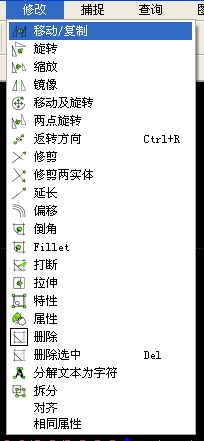

在修改的工具列中選擇移動。

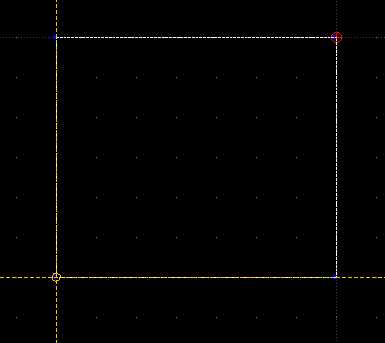

然後畫面會出現黃色的標記，這代表想用哪一點作移動的基準。一般就是點四角的其中一點，或選擇中心作基準點。

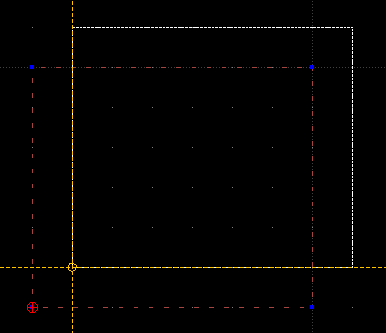

看見白色的框線，代表想把實體移動到哪裡。

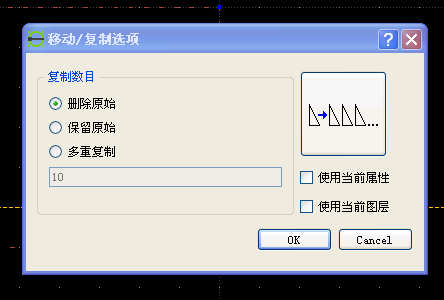

這個是指要把原本的實體刪除，或者是選擇保留原來的實體。

5. 旋转

首先和之前一樣，先選擇想要移動的實體。

然後到工具列選擇旋轉。

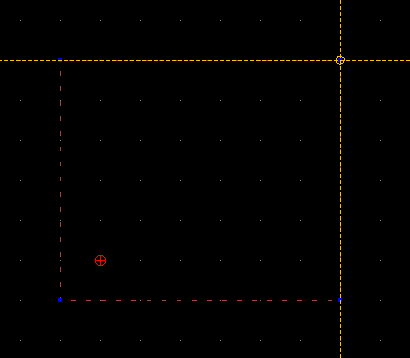

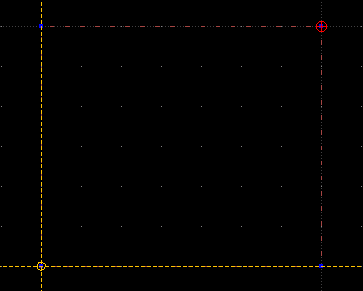

和之前一樣，這次選擇右上角作旋轉的基準點。

然後要選擇旋轉的覆蓋範圍。這次是旋轉這個實體，所以範圍是實體的右下角。

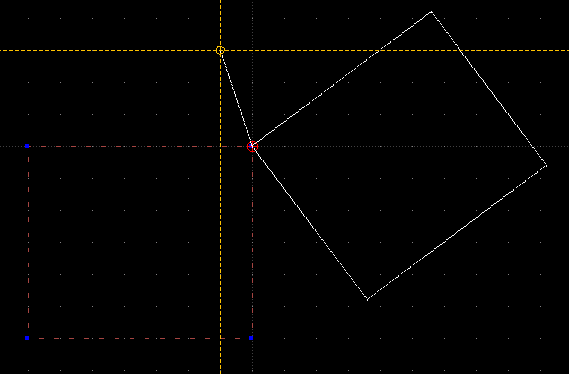

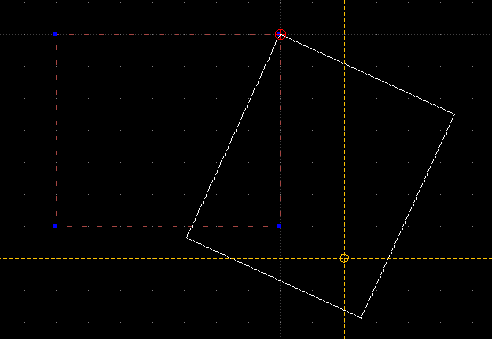

和之前一樣，白色框就是想旋轉到的角度和位置。

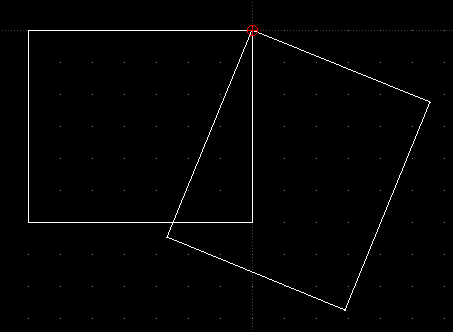

然後就成功能旋轉了。

6. 鏡射

和之前一樣，不作解釋了。

7. 中心，起點，角度

這個是畫圓弧的功能。

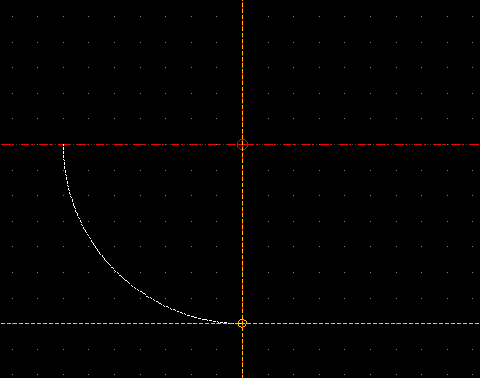

首先把圓的中心點設置在中心軸線。

然後拉出了一個圓形。把起始點選擇在左邊的中心軸線。這里要點2下左鍵。

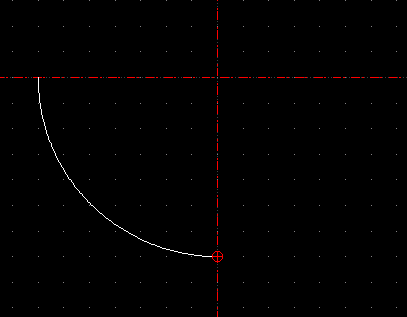

把完結點設置在下面的中心軸線。

9. 修剪

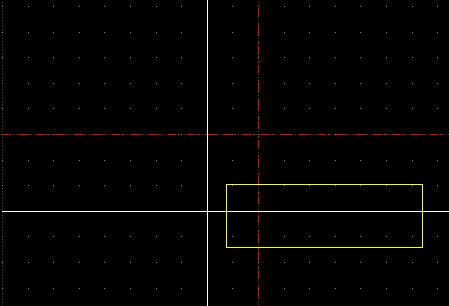

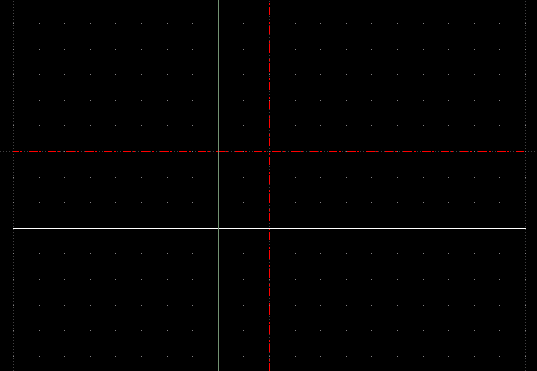

想剪掉黃色框里的線。

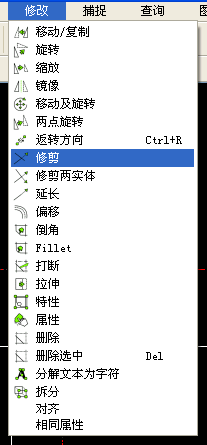

按修剪。

先選擇作為分界的線。

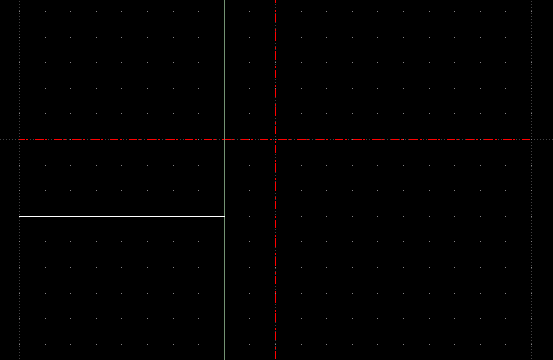

點想要保留部分的線。
